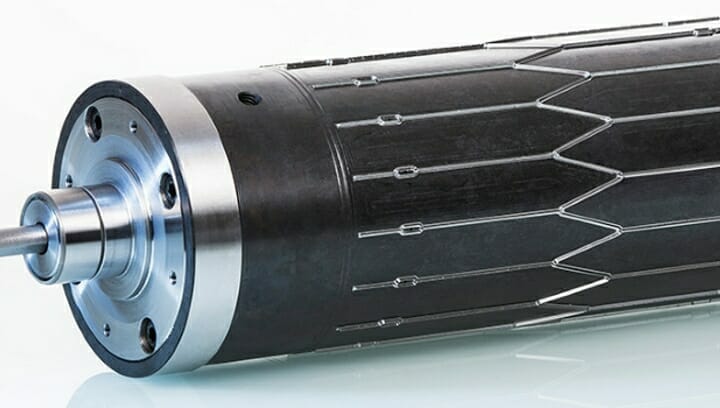

WINK AirTec-Zylinder sind Festkörperstanzen mit Druckluft-Anschluss. Über Luftkanäle im Inneren des Zylinders wird die komprimierte Luft punktgenau an die Zylinderoberfläche geführt. Ausstanzungen werden exakt ausgeblasen und über eine Absaugvorrichtung sicher entsorgt, so dass kein Abfall zwischen den Schneiden oder in der Materialbahn hängen bleibt.
AirTec-Zylinder kommen hauptsächlich beim Durchstanzen von schwierig zu stanzenden, besonders festen Materialien zum Einsatz. Auch die Kombination mehrerer Höhen zum gleichzeitigen An- und Durchstanzen von Haftmaterialien ist kein Problem. Durch das standardmässige Durchhärten der Zylinder kann eine maximale Lebensdauer garantiert werden. Die Zylinder können mehrfach überarbeitet und nachgeschärft werden.
Die AirTech-Zylinder bestehen aus hochwertigem Werkzeugstahl und sind komplett durchgehärtet (60 ± 2 HRC). Die max. Arbeitsbreite liegt bei 510 mm (20“), die max. Gesamtbreite bei 1000 mm, die Durchmesser bei mindestens 80 mm und maximal 210 mm. Die Luftzufuhr erfolgt durch den Zapfen bei mindestens 6 bar Betriebsdruck. Die Standardhöhe der Schneidlinien beträgt, 1,2 mm, andere Höhen und mehrere Stanztiefen pro Zylinder sind möglich. (Fotos: Wink)
