Grafische Systeme, Sam Meccanica,



GRAFISCHE SYSTEME     Die semirotativen Finishing-Maschinen der Baureihe Evolution 330 von SAM Meccanica (max. Materialbreite 340 mm, max. Druckbreite 330 mm, max. Drucklänge semi-rotativ: bis 320 mm, max. Drucklänge rotativ 17”/431,8 mm [UV-Flexo]) verarbeiten Materialrollen von 2000 Laufmeter (650 mm Durchmesser) bei einer maximalen Geschwindigkeit von 130 Druck/min. (7800 Druck/h).

Die Maschinen bieten ein Folienprägewerk (heiss) mit elektrischen Heizkassetten und Klischeeklemmen (Magnesiumklischees 1,75 mm) und elektronischer Temperaturkontrolle mit PID Technologie – die Feineinstellung des Anpressdrucks erfolgt unabhängig an jeder Seite, eine Stanzeinheit mit 17“ Magnetzylinder und eine Laminierstation.

Die weitere Ausstattung Evolution 330 umfasst eine automatische Abwicklung mit Bahnkantensteuerung und dynamischer Rollenbremse mit Sensor für Rollendurchmesser, Spleißtisch, automatische Aufwicklung SRT 330 mit Tänzersteuerung, Längsschneider, drei pneumatischen Spannwellen (Wickelspannung und Geschwindigkeit sind regulierbar). Alternativ ist eine Aufwicklung mit Tänzersteuerung, zwei pneumatischen Spannwellen (Wickelspannung und Geschwindigkeit sind regulierbar) verfügbar.

Die Bedienung erfolgt über Touch-Screen mit Selbstdiagnose-System und ermöglicht z.B. die automatische Nullpositionierung des Druck- und Stanzzylinders; elektronische Formatwechsel; dynamisches Autoregister über Fotozellen; elektronische Verstellung des Längsregisters; manuelle Verstellung des Seitenregister (Feineinstellung +/– 5 mm); und manuelle Schrägverstellung (Feineinstellung +/– 3 mm). Ein zweiter Durchlauf wird elektronisch mit dynamischem Autoregister gesteuert.

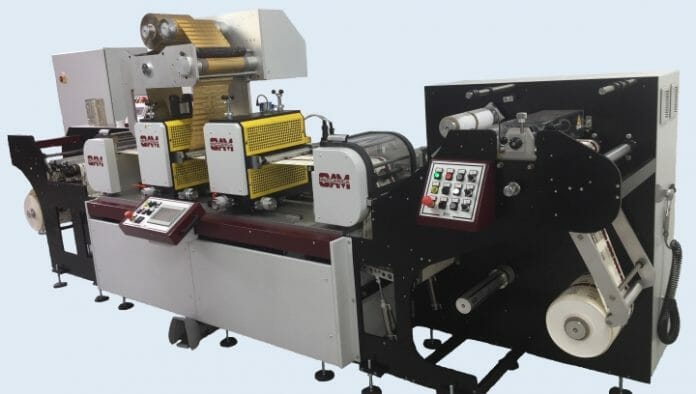

Die Maschine ist auch als Evolution 250 (Bahnbreite 260 mm, Arbeitsbreite 250 mm) erhältlich. (Foto: SAM Meccanica)

www.grafische-systeme.com
www.sammeccanica.com
