Herma, Mehrlagenkleber

Marcus Gablowski

Dank neuartiger mehrlagiger Haftklebstoffe gelingt es, selbst »konventionelle« Etiketten mit einem Zusatznutzen auszustatten, für die bislang Spezialmaterialien erforderlich waren. Wie funktioniert das? Und welche Vorteile resultieren daraus für den Drucker bzw. den Etikettenverwender? Der folgende Beitrag erlaubt einen Blick hinter den (Beschichtungs-)Vorhang und erläutert, wie die Entwickler vorgegangen sind.



Nach unserer Einschätzung hat Herma als erster im großen Stil mehrschichtige Haftmaterialien entwickelt und produziert. Inzwischen wurde praktisch das komplette Standardsortiment auf Mehrlagigkeit umgestellt. Der Markterfolg dieser Haftmaterialien ist u.a. deshalb so groß, da sie Anwendern Mehrwert verschaffen, ohne dass für ihn höhere Kosten entstehen. Letzteres erklärt sich daraus, dass es sich – entgegen mancher Ansicht – eben nicht um ein kostspieliges Spezialmaterial handelt, sondern im Grunde um ein »konventionelles«, und damit aber auch prinzipiell universell einsetzbares Produkt, das jeweils ein sehr breites Anwendungsspektrum abdecken kann. Und weil seine Klebstoffschichten auf Dispersionshaftklebern beruhen, die schon lange im Markt eingeführt und bewährt sind, zeichnen sich diese Haftmaterialien überdies auch durch hervorragende Verarbeitungseigenschaften aus – ein weiterer Punkt, der sie von vielen Spezialmaterialien deutlich unterscheidet.

Es galt lange Zeit als eine Art ungeschriebenes Gesetz: Wollte man bestimmte Eigenschaften des Haftmaterials optimieren, musste man an anderer Stelle Nachteile in Kauf nehmen. War es zum Beispiel das Ziel, das Migrationsrisiko zu senken, war das nur zu erreichen, indem man auf Haftkraft verzichtete. Wollte man umgekehrt eine besonders hohe Haftung erzielen, ging das zu Lasten der guten Verarbeitbarkeit und so weiter. Dass man lediglich aufgrund einer Mehrschichtigkeit quasi das Beste aus zwei Welten vereinen kann, klingt zunächst wie eine im wahrsten Sinne des Wortes unglaubliche Geschichte. In Wahrheit steckt dahinter »nur« ein sehr umfassendes Verständnis der rheologischen Vorgänge – und eine hartnäckige Entwicklungsmannschaft.

Für diejenigen, die sich mit dem Thema Mehrlagigkeit noch gar nicht befasst haben, sei hier eine kurze Erläuterung vorangestellt: Herkömmliche Haftmaterialien bestehen aus einem Etikettenmaterial, einer einzelnen, homogenen Haftklebstoffschicht, einer Trennschicht (meist silikoHerma, Mehrlagenklebernbasierend) und einem Trägermaterial, dem sogenannten Liner (Abb. 1). Mehrlagige Haftklebstoffsysteme hingegen enthalten zwischen Etikettenmaterial und dem beschichteten Liner eine Haftklebstoffschicht, die wiederum aus mindestens zwei verschiedenen Einzellagen besteht (Abb. 2). Der große Vorteil dieser Technologie besteht darin, dass die einzelnen Klebstofflagen unabhängig voneinander unterschiedliche Parameter beeinflussen können, wie im Folgenden noch ausführlich dargelegt wird.

Beispielsweise kann so der Temperaturbereich, in dem ein Etikett eingesetzt bzw. gespendet werden kann, erweitert werden. Bei idealer Kombination der Einzellagen kann damit die mögliche Etikettiertemperatur gesenkt werden und gleichzeitig eine höhere maximale Einsatztemperatur realisiert werden – natürlich immer unter Beibehaltung der restlichen Klebstoffperformance. Eine Verringerung des Kantenblutens bzw. des Klebstoffaustritts kann ebenso realisiert werden wie ein verbessertes Stanzverhalten.

Diese Phänomene werden im Folgenden näher erläutert. Dafür gilt es jedoch, zunächst ein paar grundlegende physikalische Zusammenhänge des Haftklebens darzustellen. Betrachtet man gewöhnliche Gegenstände, kann man ihnen verschiedene Eigenschaften zuschreiben. Diese können sich auf Form, Farbe, Größe, Geschwindigkeit und so weiter beziehen. Durch die »Materialbrille« betrachtet, können Materialien auch hart oder weich, spröd oder duktil (also z.B. dehnbar), fest oder flüssig sein. Etwas wissenschaftlicher ausgedrückt: Reale Gegenstände sind durch eine Kombination aus elastischen (fest) und viskosen (flüssig) Anteilen charakterisiert. Mit diesen Stoffeigenschaften beschäftigt sich die Rheologie, die Fließkunde.

In rheologischer Betrachtungsweise lässt sich ein ideal elastischer (fester) Körper als eine Art Feder darstellen und beschreiben. Dies soll bedeuten: Ein idealer Festkörper, der mit einer Kraft belastet wird, wird deformiert. Wird die Kraft verdoppelt, wird er auch um die doppelte Strecke deformiert; wird die Kraft entfernt, »springt« der ideal elastische Festkörper vollständig in seinen Ausgangszustand zurück. Im Gegensatz kann man den ideal viskosen Körper als einen Dämpfungstopf charakterisieren, wie es zum Beispiel der ölbefüllte Teil eines Stoßdämpfers ist. Bildlich gesprochen bedeutet dies: Wenn der Stempel im Dämpfungstopf eine Kraft erfährt, die ausreichend hoch ist, um den Stempel zu bewegen, bewegt sich dieser »unendlich« weiter, bis die Kraft entfernt wird. Nach Ende der Krafteinwirkung bewegt sich der Stempel noch eine gewisse Zeit weiter, bis er zum Stillstand kommt. Während die Energie im ideal elastischen Körper gespeichert und ggf. wieder abgegeben wird, geht die gesamte Energie, die in ein ideal viskoses System eingebracht wird, verloren bzw. wird dissipiert. Deshalb wird der elastische Anteil auch als Speichermodul (G’) und der viskose Anteil auch als Verlustmodul (G”) bezeichnet.

Ob ein Körper eher hart oder eher weich, eher flüssig oder eher fest erscheint, hängt jedoch nicht zuletzt von der Belastungsdauer bzw. der Belastungsgeschwindigkeit ab. Dies kann anhand zweier Beispiele veranschaulicht werden:

Beispiel 1: Ein dickes Stahlseil, das sich bei kurzer, auch heftiger Belastung wie ein reiner Festkörper verhält, wird hängend mit einem sehr schweren Gegenstand belastet. Betrachtet man die Länge des Seils wird man nach einer ausreichend langen Zeit feststellen, dass dieses im Laufe der Jahre, Jahrzehnte usw. länger wurde und auch nach Entfernung der Last nicht in seinen Ursprungszustand zurückgeht. Es wurde also plastisch verformt oder ist »geflossen«.

Beispiel 2: Taucht man einen Finger langsam in eine Wasserschüssel ist die wesentliche Kraft, die man spürt, die Auftriebskraft. Das Wasser verhält sich wie eine reine Flüssigkeit oder ideal viskos. Erhöht man jedoch die Belastungsgeschwindigkeit, zum Beispiel durch einen ungeschickten Sprung ins Schwimmbecken, kann derselbe Stoff sich schon sehr viel »härter« anfühlen. Das kann so weit gehen, dass selbst robuste Gegenstände, wenn sie nur schnell genug auf die Wasseroberfläche auftreffen, auf derselben zerbersten.

Herma, Mehrlagenkleber
Abb. 3: Wesentliche Prozessschritte in der Verarbeitung eines Haftmaterials bis zum Etikettieren.
Herma, Mehrlagenkleber
Abb. 4: Bei einem 2-Schicht-System muss die innere Klebstoff-Lage (»intermediate layer«) keine spezifische Haftung aufbauen.

Übertragen auf Haftklebstoffe heißt das: Sie erfahren ebenfalls verschiedene Kräfte in verschiedenen Zeiträumen. Prozesse wie Stanzen, Abgittern oder auch der initiale Tack (Anfasshaftung) werden in kurzen Zeitfenstern oder eher hohen Geschwindigkeiten ablaufen, während Kantenbluten und Benetzung einer Substratoberfläche eher langsame Prozesse darstellen. Abb. 3 zeigt die wesentlichen Prozessschritte in der Verarbeitung eines Haftmaterials bis zum Etikettieren. Jedem dieser Prozesse kann auch eine Geschwindigkeit oder ein Zeitrahmen zugeordnet werden.

Rheologische Messungen werden häufig rotativ oder oszillierend durchgeführt. Während rotative Messungen üblicherweise zerstörend ablaufen und häufig auf das Fließen, also die viskosen Anteile abzielen, werden oszillierende Messungen meist zerstörungsfrei im sogenannten linear-viskoelastischen Bereich (LVE) durchgeführt. Die Frequenz einer oszillatorischen Messung spiegelt dabei die Belastungsgeschwindigkeit wider. Je höher die Frequenz desto geringer die Belastungsdauer bzw. desto höher die Belastungsgeschwindigkeit.

Vergleichen wir nun ein konventionelles Etikett (mit einer einzigen Klebstofflage) mit einem zwei- oder mehrschichtig aufgetragenen Haftklebstoffsystem fällt auf, dass beim 2-schichtigen System die innere Lage (intermediate Layer) eine weitere Möglichkeit liefert, die Rheologie des Gesamtsystems zu beeinflussen. Im Gegensatz zur Außenlage, die auf die spezifische Haftung eingestellt werden muss, die wiederum sehr stark abhängig ist von der chemischen Zusammensetzung, braucht die innere Lage (zumindest für die Haftung) nicht sehr stark auf die Chemie fokussiert werden. Hier »genügen« die rheologischen Eigenschaften.

Damit können zwei rheologische Systeme kombiniert werden, die unabhängig voneinander beeinflussbar sind. Mit dem Erfolg, dass die Kombination dieser Systeme die Eigenschaften auf der gesamten Zeitskala des Etikettierens und Konfektionierens beeinflussen kann. Als Beispiel sei hier die Weiterentwicklung eines Kühlklebstoffs zu einem echten alltemp-System vorgestellt, das also ein sehr breites Temperaturspektrum abdeckt: Das Ergebnis einer oszillierenden Messung an einem trockenen Haftklebstofffilm entspricht typischerweise der Abb. 5.

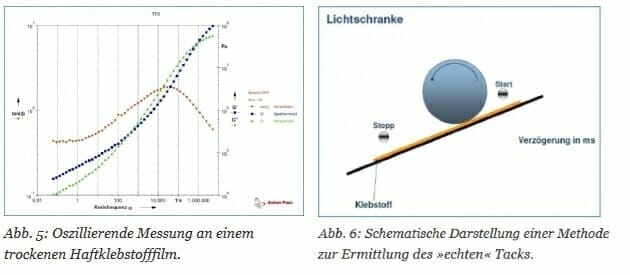

Auf der x-Achse ist dabei die Frequenz abgetragen, auf den y-Achsen die Moduln und Phasenverschiebungswinkel tan-Delta, der das Verhältnis der Moduln darstellt. D.h. je weiter rechts auf der x-Achse man sich befindet, desto höher die Frequenz, desto höher eine vergleichbare Belastungsgeschwindigkeit.

In Abb. 5 ist deutlich zu erkennen, dass es zwei Schnittpunkte von G’ und G” gibt. Die wesentlichen AbläuHerma, Mehrlagenkleberfe im Etiketten/Etikettierbereich spielen sich im Bereich zwischen diesen beiden Punkten ab. Der weiter rechts liegende Schnittpunkt stellt dabei die Frequenz dar, oberhalb derer die elastischen Anteile überwiegen. D.h. oberhalb dieser Frequenz ist kaum/kein Fließen erkennbar und somit kein Tack und kein beginnender Haftungsaufbau möglich. Oder: Je höher die dem Schnittpunkt zugeordnete Frequenz desto schneller ist ein Haftklebstoff in der Lage anzufassen bzw. desto größer ist das Fenster für eine gute Anfasshaftung. (Anmerkung: Dies sagt natürlich nichts über eine mögliche Endhaftung aus). Man könnte die Lage dieses Schnittpunktes also durchaus als Tackpotential bezeichnen.

Vergleicht man die ermittelten Werte für das ursprüngliche 1-schichtige Kühlklebstoffsystem mit dem des 2-schichtigen Alltemp-Systems, zeigt sich, dass dieser Schnittpunkt beim 2-schichtigen System um etwa 60% höher liegt. Vergleiche mit anderen Messungen bestätigen diese Messwerte. Zur Ermittlung des »echten« Tacks wurde eine spezielle Methode entwickelt, die in Abb. 6 dargestellt ist. Hierzu lässt man eine Zylinderscheibe eine schiefe Ebene hinabrollen und bestimmt die Zeit zwischen zwei Lichtschranken. Anschließend wird ein Haftmaterialstreifen mit der Klebstoffschicht nach oben in die Apparatur gespannt und die Prozedur wiederholt. Die Differenz zwischen diesen Zeiten wird als Verzögerung in Millisekunden (ms) durch den Haftklebstoff erfasst.

Herma, Mehrlagenkleber
Abb. 7: Vergleich zwischen Tackpotenzial und Tackmessung.
Herma, Mehrlagenkleber
Abb. 8: Schematische Darstellung eines Kriechversuchs, um die Temperaturbeständigkeit abzuschätzen.

Der Vergleich zwischen Tackpotenzial und Tackmessung zeigt eine eindeutige Übereinstimmung (Abb. 7).

Grundsätzlich könnte ein Haftklebstoffsystem natürlich so weich eingestellt werden, dass hohe Tackwerte erzielbar sind, dies würde jedoch zu Lasten der Weiterverarbeitung wie Schneiden und Stanzen führen. Auch Parameter wie Klebstoffaustritt und Temperaturbeständigkeit würden ebenfalls negativ beeinflusst. Über die geeignete Auswahl der Zwischenlage unter Berücksichtigung des rheologischen Verhaltens können diese Eigenschaften jedoch nahezu unabhängig voneinander beeinflusst werden.

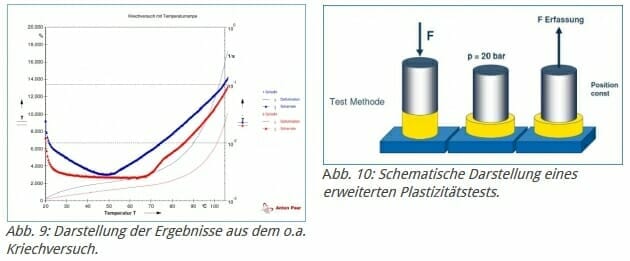

Über einen modifizierten Kriechversuch (Abb.8) kann beispielsweise die Temperaturbeständigkeit recht gut abgeschätzt werden. Dazu wird ein gewöhnlicher Kriechversuch mit einer Temperaturrampe überlagert. Dabei befindet sich ein trockener Klebstofffilm zwischen zwei Platten. Dann wird eine Kraft (Torsion, also physikalisch ein Druck) angelegt und gehalten, indem eine Platte »gedreht« wird. Je nachdem, wie schnell und wie weit die Deformation fortschreitet, kann auf die Kriechneigung geschlossen werden.

Für die Messung der in Abb. 9 dargestellten Ergebnisse wurden folgende Parameter gewählt:

  • Platte-Platte Geometrie mit 25 mm Durchmesser (ca. 490 mm²)
  • Temperaturrampe mit 0,5 K/min
  • die Schubspannung mit 10 kPa

Die Ergebnisse zeigen eindeutig, dass sowoHerma, Mehrlagenkleberhl die Deformation als auch die Deformationsgeschwindigkeit beim 2-Schicht System erst sehr viel später ansteigt. Das 2-Schicht-System erreicht die gleiche Deformation erst bei 10–15 °C höheren Temperaturen als das konventionelle System. D. h. beim 2-Schicht-System kommt es erst bei höheren Temperaturen zu vergleichbaren Absenkungen der Moduln und dementsprechend auch erst bei höheren Temperaturen zu einer Erhöhung der Kriechneigung. Der Klebstoffaustritt hingegen kann durch einen erweiterten Plastizitätstest (Abb. 10) sehr gut abgeschätzt werden.

Herma, Mehrlagenkleber
Abb. 11: Darstellung der Ergebnisse des Vergleichs zwischen 1- und 2-Schicht-Systemen.

Dazu wird mit einer Platte-Platte-Geometrie ein normalisierter Haftverbund vertikal über Normalkraftbelastung Fn belastet, bis ein vorher festgelegter Druck (der z.B. dem in einer Haftmaterialrolle vorherrschenden Druck entspricht) erreicht ist. Diese Position wird gehalten und in der Folge die resultierende Kraft bzw. der resultierende Restdruck über die Zeit gemessen. D. h. je schneller der Klebstoff dieser Kraft ausweicht, desto schneller sinkt die resultierende Kraft. Oder: Je weiter die Kraft absinkt, desto stärker ist der Klebstoff ausgewichen bzw. geflossen. Diese Messung liefert also ein Maß für die, unter den gegebenen Bedingungen, wirksamen viskosen Anteile oder anders ausgedrückt: für das Maß des »kalten Fließens« unter diesen Bedingungen. Abb. 11 stellt die Ergebnisse dar, die mit den beiden verglichenen Systemen erzielt wurden.

Die Verschiebung des Plateaus zu höheren Restdrücken/Kräften beim 2-Schicht-System zeigt eine deutlich geringere »Kriechneigung« bzw. ein viel geringeres Fließen des Haftklebstoffes unter den eingesetzten Bedingungen. Das konventionelle System weicht in diesem Falle so viel stärker aus, dass der resultierende Restdruck etwa 15% unter dem des aktuellen 2-Schicht-Systems liegt.

Fazit

Rheologische Messungen können bei der Entwicklung von Haftklebstoffen von großem Nutzen sein. Sie können Erkenntnisse liefern, wie ein System sich unter realen Bedingungen verhalten wird. 2-Schicht-Systeme zeigen den großen Vorteil, dass die Fließeigenschaften der Zwischenlage nahezu unabhängig von der chemischen Zusammensetzung entwickelt werden können. Damit können die Eigenschaften der Zwischenlage auf ihre physikalischen Eigenschaften optimiert werden. Weiterhin eröffnet die 2-Schicht-Technologie die Möglichkeit, die Zeitabhängigkeit des rheologischen Verhaltens und damit des Verhaltens im Lebenszyklus des Haftmaterials besser einzustellen. Damit ist ein extrem hoher initialer Tack kein Widerspruch mehr zu geringem Klebstoffaustritt und guter Weiterverarbeitung. Vor diesem Hintergrund ist die Feststellung berechtigt: Zwei- und mehrschichtigen Haftmaterialien gehört die Zukunft. Sie werden wahrscheinlich (einschichtige) Spezialmaterialien nie ganz verdrängen. Aber für den Etikettendrucker sind sie sehr vielseitige und universell einsetzbare Problemlöser, weil sich mit ihnen unkompliziert und wirtschaftlich viele Herausforderungen meistern lassen. Und nicht zu vergessen: Die Mehrschichtigkeit bietet noch ein riesiges Innovationspotenzial, von dem wir im Moment nur einen Bruchteil nutzen.



Über den AutorHerma, Mehrlagenkleber

Marcus Gablowski leitet bei Herma die Entwicklung der Haftklebstoffe und Silikone. Der 36-Jährige hat an der Hochschule Esslingen Chemieingenieurwesen studiert und ist seit 2004 bei Herma vor allem in den Bereichen Verfahrenstechnik und Entwicklung tätig. Dort hat er in den letzten Jahren die Einführung der innovativen Mehrschichttechnologie entscheidend mit begleitet und vorangetrieben.
