SID, Passer-Messsystem



PITSID    Die vierte Generation des Passer-Messsystems Luchs kommt mit völlig neuem Gerätekonzept (Messdatenkompatibilität zu Luchs II/III) und neuen Messelementen (Vermessung der neuen Messelemente aus 4 Richtungen möglich). Einsatzbereiche sind z.B. im Offset-, Flexo- und Digitaldruck. Der Lieferumfang besteht nur noch aus dem Handmesskopf – über USB an einen vorhandenen Laptop anschließbar – und der Steuersoftware.

Die Passergenauigkeit einer Druck- oder Verarbeitungsmaschine wird über die Aufnahme und Auswertung spezieller Passermesselemente mit dem Luchs IV-Kameramesskopf bestimmt. Diese Elemente können an vielen verschiedenen Positionen des Druckexemplars angeordnet sein.

Messelemente und Einsatzgebiete sind die gleichzeitige Passermessung in Längs- und Querrichtung, und die vollständige Auswertung von bis zu 12 Druckwerken mit einer Messung. Spezielle Messelemente für rauhe Bedruckstoffe und Anwendungen im Flexo- und Digitaldruck stehen zur Verfügung. Optional möglich ist die Messung spezieller dublierfreier Elemente im Offsetdruck, bzw. die Sondermessung für den Passer zu Bogen-, Schnitt- oder Falzkanten.

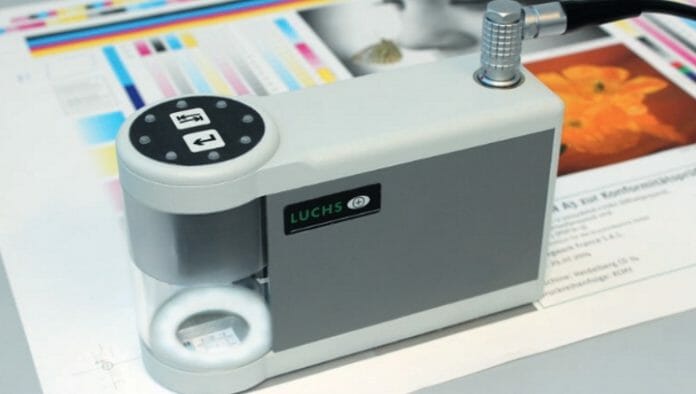

Die vollautomatische Auswertung ordnet die Messergebnisse den entsprechenden Druckwerken und Positionen auf dem Druckbogen zu und fasst die Ergebnisse in verschiedenen Protokollen und Visualisierungen zusammen. (Foto: SID)

www.pitsidleipzig.com
