SPILKER     Das Sonic-Rotationsstanzsystem ermöglicht Ausstanzungen in nahezu uneingeschränkter Konturgebung und Position – sicher und komfortabel. Je nach Aufgabenstellung stehen verschiedene Technologien zur Verfügung. Dabei wird entweder nur Druckluft oder die Kombination von Vakuum und Druckluft zur Sicherstellung eines kontinuierlichen Stanzprozesses eingesetzt.

Innerhalb des Sonic P befindet sich ein Luftleitsystem, das die Druckluft genau an die vorgesehene Stelle der Stanzkontur führt. Im richtigen Moment werden die Ausstanzungen aus der Schneidkontur und der umgeleiteten Materialbahn in einen Absaugtrichter geblasen und entsorgt. Die Abblasposition ist dabei stufenlos positionierbar.

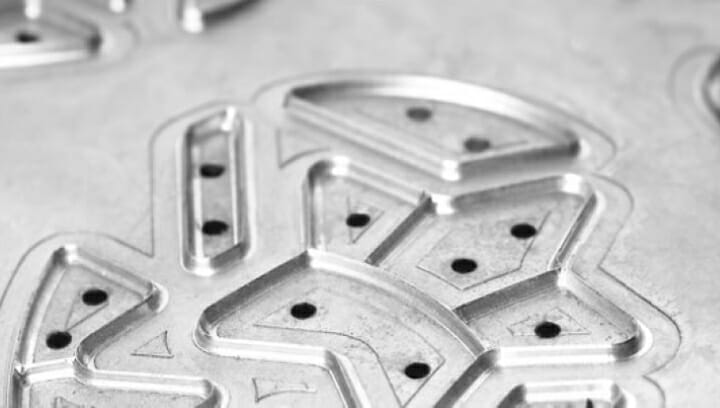

Je nach Anforderung stehen unterschiedliche Luftleitsysteme zur Verfügung – dabei ist das Sonic F-System in seiner Effektivität einzigartig und ermöglicht mit seinem großvolumigen Luftspeicher einen absolut gleichmäßigen Luftaustrittdruck selbst an filigransten Ausblaslöchern. So ist ein ruhiger und materialschonender Betrieb gewährleistet. Die Luftlöcher lassen sich zudem an beliebiger Stelle auf dem gesamten Zylinderumfang positionieren.

Sonic VP ist zusätzlich zu der genannten Abblasfunktion mit einer Vakuum-Ansaugtechnik ausgestattet. Dabei bewirkt die Vakuumfunktion, dass die Ausstanzungen während des Stanzprozesses im Stanzzylinder verbleiben und somit sicher aus der Materialbahn entnommen werden. Ein speziell von Spilker entwickelter Ventilmechanismus sorgt dafür, dass an definierter Zylinderposition die Umstellung von Vakuum auf Druckluft erfolgt und somit eine absolut prozesssichere Ausstanzung gegeben ist. (Grafik: Spilker)
