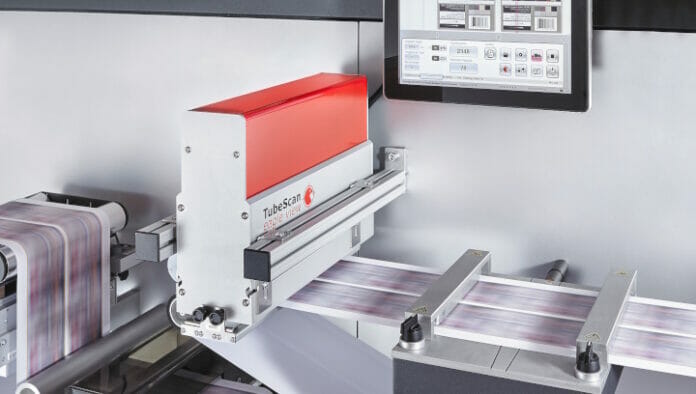

BST GROUP Das TubeScan Eagle View liefert in kompakten Abmessungen (Platzbedarf in Bahnlaufrichtung 125 mm) 100% Inspektion plus zehnfache Lupenfunktion in der Bahnbeobachtung für besonders sensible Bereiche wie Passermarken, Druckraster oder für RFID-Anwendungen. Herausragendes Feature des scharfsichtigen Systems ist die hochauflösende Videobeobachtung durch eine 5 Megapixel Matrixkamera.
TubeScan Eagle View liefert Lupenfunktion bis 14 μm bei Videoinspektion
Während bei der 100% Inspektion Kameras die Bahn lückenlos inspizieren und beispielsweise auf Druckfehler oder Passerschwankungen überprüfen, ermöglicht bei TubeScan Eagle View eine zusätzliche bewegliche, hochauflösende Matrixkamera einen Zoom auf einen beliebigen Bahnausschnitt von 35 x 25 mm. Die maximale Pixelauflösung der Kamera steigt von bisher 25 μm auf 14 μm – eine Scharfsicht, die den Produktnamen »Eagle View« begründet. Mit dieser Auflösung kann man sogar an das Druckraster oder einzelne Inkjet-Punkte bei einer maximalen Bahngeschwindigkeit von 150 m/min detailliert heranzoomen. Die Kameras für die Detailansicht sind traversierend und können per Touch-Monitor einfach und schnell sehr genau über der Bahn positioniert werden. Zusätzlich sind alle TubeScan-Beleuchtungsoptionen möglich: Beispielsweise kann die 100% Inspektion unter Weißlicht laufen und die Detailansicht mit UV-Licht beleuchtet werden, um einzelne Druckelemente mit lumineszenter Farbe zu begutachten.
Neue grafische Benutzeroberfläche: Navigation per Touch. Zoom Bild-in-Bild
Sowohl Eagle View als auch sämtliche anderen Geräte der TubeScan-Familie kommen nun mit einer vollkommen überarbeiteten, im Detail durchdachten und auf die leichte Bedienung hin optimierten grafischen Benutzeroberfläche daher. Es gibt neue Einstellungsmöglichkeiten für die Fehlerklassifizierungen und Fehlertoleranzen. Durch die Matrixkamera erfolgt die Bildwiedergabe der Rapportübersicht in Echtzeit. Details werden als Bild-in-Bild-Darstellung auf dem Monitor dargestellt und können mit Fingerbewegungen gesteuert werden. Das macht die Navigation der Detailkamera einfach, weil sich der Bediener sehr gut innerhalb der Rapporte orientieren und den gewünschten Detailbereich anfahren kann.
Neben der Bild-in-Bild-Darstellung kann über einen separaten Monitor das Bild der Detailkamera auch großflächig angezeigt werden. Der Bediener kann darauf sensible Druckbereiche maximal aufziehen und begutachten. Mit der Einführung des neuen TubeScan Eagle View kommen ein verbesserter Rollenbericht mit Ereignisverlauf und Fehlerbildern sowie die übersichtliche Fehlergalerie einer Rolle. (Bildquelle: BST)
