Graficon, Bogenschneider,

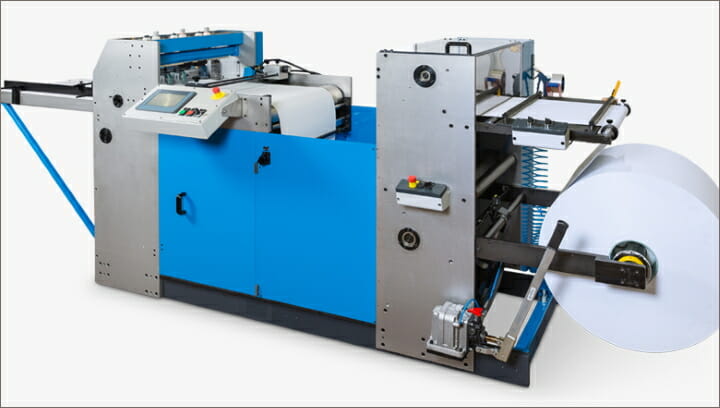

GRAFICON     Die Bogenschneidmaschine BSM dient zur Herstellung von Einzelblattprodukten ab Rolle (max. 1000 mm Durchmesser). Es kann eine bedruckte oder unbedruckte Rolle (Bahnbreite 34, 450 oder 550 mm) längs und quer in Bogen (Bogenlänge max. 610 mm) geschnitten werden.

Der Längsschnitt erfolgt mit pneumatisch betätigtem Quetschmesser. Der Querschnitt (Schnittlängen-Abstufung stufenlos verstellbar [min. 0,05 mm], Leistung bei Schnittlänge 50 mm: ca. 17.500 T/h, bei 300 mm: ca. 9500 T/h, bei 600 mm: ca. 6000 T/h) wird mit einem Unter- und Obermesser (Scherenschnitt) ausgeführt.

Vorteile sind der sehr schnelle und einfache Formatwechsel über Tastatur für stufenlos verstellbare Formatlängen; hohe Produktionsleistung mit ruhigem kontinuierlichem Bahntransport.

Optionen sind ein Vibrationstisch, ein Spleisstisch, Längsmessersysteme, und eine Schnittstelle für Inline-Integration. (Foto: Graficon)

www.graficon.ch
