Heaford, FTS Mounter, Plattenmontage



HEAFORD     Die FTS900 Montagemaschine ermöglicht die Klischee-Montage auf Sleeves (oder Zylinder) mit einer max. Breite von 900 mm und einem Druckumfang von 155 mm (6“) bis 815 mm (32“). Zwei Farbkameras (52x Vergrösserung) sind auf präzisen Gewindespindeln direkt gekoppelt mit genauen und  positionsgesteuerten elektrischen Antrieben und gewährleisten eine hochpräzise Montage. Die Antriebe werden durch einen »Vision PC« über die intuitive Touch-Screen Bildschirmoberfläche gesteuert. Das Einrichten ist dank schnell einstellbarer Bildschirm-Icons sehr einfach. Die Speicherung von mehreren Positionen ist möglich.

Der Luftzylinder ist als schwenkbarer Ausleger mit Höhenverstellung ausgeführt. Vision System Kameras bilden die Register-Marken am 27“ LCD Monitor mit geteiltem Bildschirm ab. Durch den Touch-Screen Monitor werden sowohl das Vision System als auch die Kamera-Positionierung bedient.

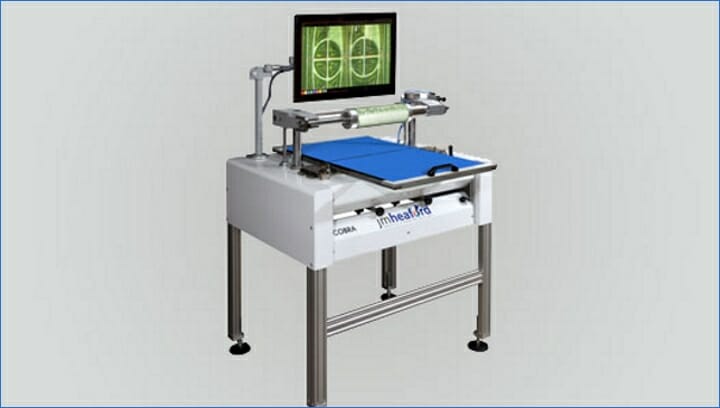

Klischees sind schnell und sicher auf der Elastomer-beschichteten Tisch-Oberfläche positioniert – die Vakuum-Ansaughilfe sichert die Plattenposition – sowie schnell und blasenfrei montiert durch die Vor- und Rückwärts-Bewegung des Tisches mit konstantem und gleichmäßigem Andruck (gleicht der Bewegung einer Anpresswalze). (Foto: Heaford)
